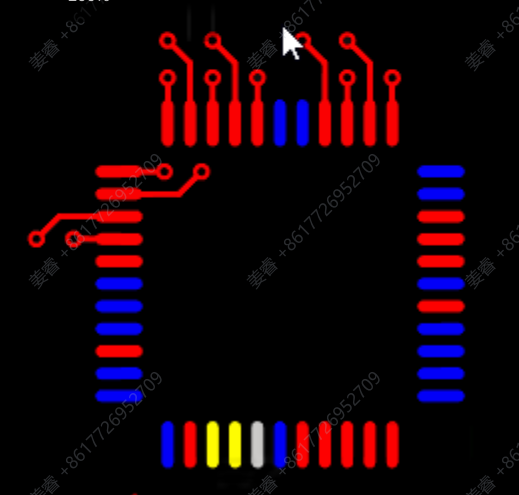

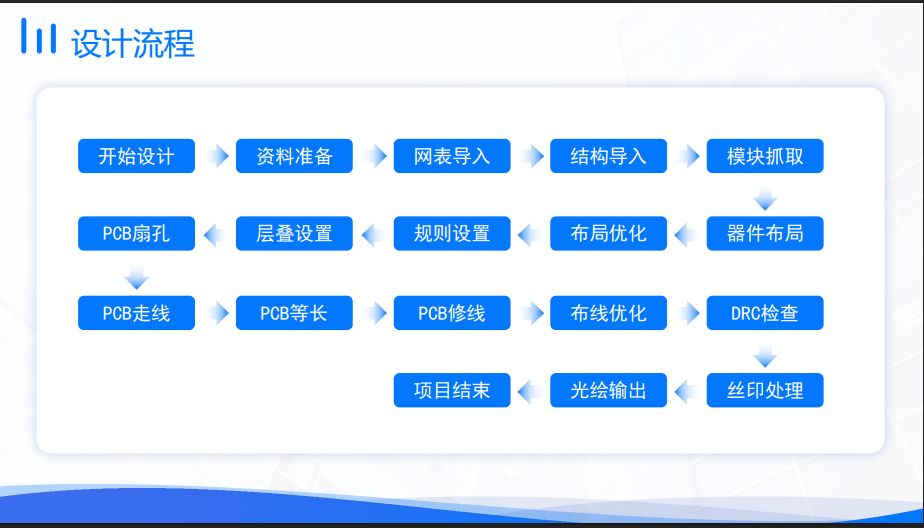

扇出是为解决Layout中针对多引脚封装的布线繁杂问题。两层板设计一般一面横线,一面竖线,起码保证两扇出过孔间有能加入一条横线,以MCU为例,参考扇出如下图所示,广义上的扇孔其实是针对一个模块把内部连接完成,把外部需要的线全部打孔占位。
9e8ffe6 (更新)

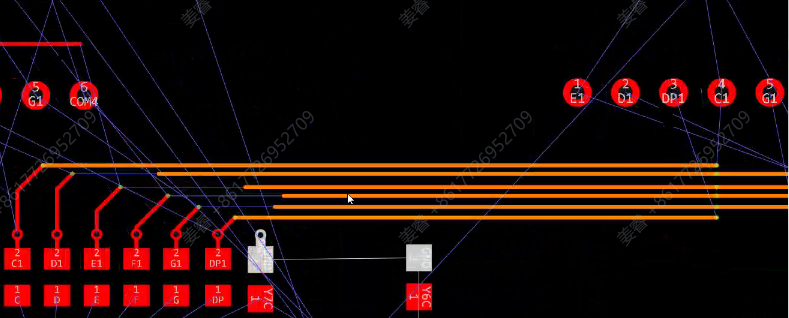

拉线为保证连线更加美观,将元件的所有引脚聚成一股拉出,减小漏连概率且提高观赏性,参考拉线如下图所示

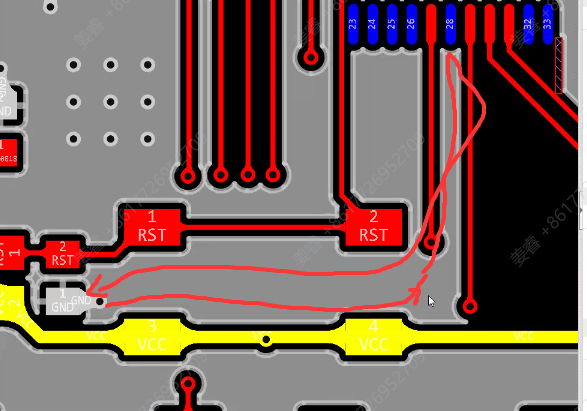

尖角铜指铺铜时由于结构原因,区域限制导致铺铜出现宽高比非常小的部分,该部分在实际电路运行时往往会导致电信号回流,对板结
构产生较大影响!,实际设计中需要予以避免消除。
解决思路:能打地孔则打孔,无法打孔则设置禁止区域重新铺铜。
=======
尖角铜指铺铜时由于结构原因,区域限制导致铺铜出现宽高比非常小的部分,该部分在实际电路运行时往往会导致电信号回流,对板结构产生较大影响!,实际设计中需要予以避免消除。
解决思路:能打地孔则打孔,无法打孔则设置禁止区域重新铺铜。
9e8ffe6 (更新)
定位孔一般在附近增加1mm来设置禁止区域,防止由于定位元件(螺钉)导致的短接。
继电器
小封装电阻电容内部禁止穿线
电感:电感器件下方尽量避免走线,同时所在层需要挖空铜皮处理,如果电感附近有走线,需要对信号线包地处理。
晶振:为时钟提供基准信号,决定电路的稳定性,布线时严禁在晶振中横穿其他信号线,同时尽量避免在晶振下方或附近布置高速信号线或电源线。同时应使用差分走线方式,并在晶振周围进行包地线处理(法拉第笼增强抗干扰),并且在晶振背面进行完整地平面铺设。
蓝牙模块:蓝牙模块在 PCB 设计时,在 PCB 布局布线空间充足的情况下建议设计模块内区域保持禁空,不进行信号布线且不进行布局其它器件在模块区域内部。
如果空间足够,尽量避免过孔直接打到焊盘上(美观加上可能会有焊料损失,焊接不牢固)
过孔,仅仅只是在顶层连接,且内层底层之间没有进行任何连接,即为天线过孔,天线过孔同样是会形成天线效应,会接受其他的信号干扰源。
电机电路驱动线要进行加宽处理,保证电机驱动功能正常。
一般常用PCB常用电源模块有LDO,开关电源和PMU电源,因此主要针对这三种模块进行设计规范。
以LDO核心元器件布局。
滤波电容按照先大后小原则,尽量靠近芯片引脚摆放。
电源输入输出端尽量远离,避免噪声耦合。
主干道处理,以铺铜代替布线。
如果有Datasheet,以其推荐原理图设计布局,注意回流路径越短越好。
与LDO滤波电容摆放需求相同
使相邻电感垂直放置,大电感和大电容尽量布置在主器件面。
尽量保持单点接地,于主器件下方回流至地,避免开关噪声沿地平面传播。
开关电源模块内部信号互联线尽量短而粗,原理干扰源。
中间散热焊盘建议双面开窗
以PMU为中心,先考虑DC-DC(参考3.2),再考虑LDO布局(参考3.1)。
BUCK部分需要输入输出电容就近可靠接地,接地点靠近,做到回路尽可能短。
PMU的I2C走线尽量避免同层或者隔层的干扰
元件面、焊接面为完整的地平面。
关键信号与地层相邻,不跨分割,如不可避免,要适当加跨接电容
形成信号回流通道。
优先电源平面和地平面紧耦合。
关键电源有一对应地平面相邻。
对于PCB上小范围内用到的电源如某个IC芯片的核心工作电压,尽
量在信号层上灌铜解决。
平面的分割宽度20~30mil。对于模拟电源和数字电源的分割宽度需
适当加大,以防止数字电源对模拟电源的噪声干扰;压差大的电源
也需要增加。
电源平面分割要尽量保持规则,不允许有细长条及哑铃形分割;注意电
源瓶颈的出现。
相邻层不同的电源平面要避免交叠放置,以防止噪声的互扰。
模拟电源和模拟地;数字电源和数字地,在平面层分割时要严格分开,
不要在平面上存在容性耦合。
电源的分割区域要正确,模拟电源区域上要避免有数字信号和数字器件,
数字电源区域上要避免有模拟信号和模拟器件,以防止噪声的互扰。
电源层要比地层内缩1mm,并在内缩区域每隔150mil打屏蔽地过孔。
输入端电源建议大面积两面同时铺铜处理
接口靠近板边放置,方便拔插;
ESD器件靠近接口放置,走线需先经过ESD器件(ESD器件是防浪涌 与稳压管不同 原理图看着很像 注意区分)
在元件布局时,使差分线路最短,以缩短差分线走线距离。
EMI滤波器或共模电感需靠近USB插座放置,防止电磁辐射;
USB2.0接口需注意2.2ohm电阻, USB3.0接口TX N/P需要注意AC耦合电容布局,都需要靠近接口摆放;
阻抗要求控制:USB差分阻抗Zdiff为90Ω(常规差分阻抗一般为100Ohm、差分地过孔回流);
USB差分需要进行打孔包地,差分换层处需要打屏蔽地过孔。
差分需要进行对内等长,误差为±5mil;
如若在设计中有使用保护地,保护地的线宽>=100mil保护地和信号地之间的间距>=40mil;
USB3.0以上所有信号都需要进行对间等长(对间指不同的差分信号间);
USB3.0 SSTX N/P,RX N/P,换孔尽量不要超过2个,信号完整的参考平面,信号不能进行跨分割(跨分割:从另一个层面相对不同的完整参考平面跨过去了 会导致信号没办法做信号阻抗
事实上无法做所有信号线跨分割 所以只需要针对所有的等长信号不要跨分割即可);
